一、 異常概況
867間隔線路避雷器氣室處存在特高頻異常信號，信號可能由懸浮電位引起。
二、 檢測對象及項目
檢測項目：特高頻局部放電檢測和定位、超聲波局部放電檢測
三、 檢測儀器及裝置
本次檢測使用的儀器裝備詳情：
儀器名稱 | 型號 | 生產廠家 | 備注 |
局部放電帶電檢測與定位儀 （內置5G采樣） | EC4000PLUS+ | 上海莫克電子技術有限公司 | 診斷+定位 |
四、 檢測數據

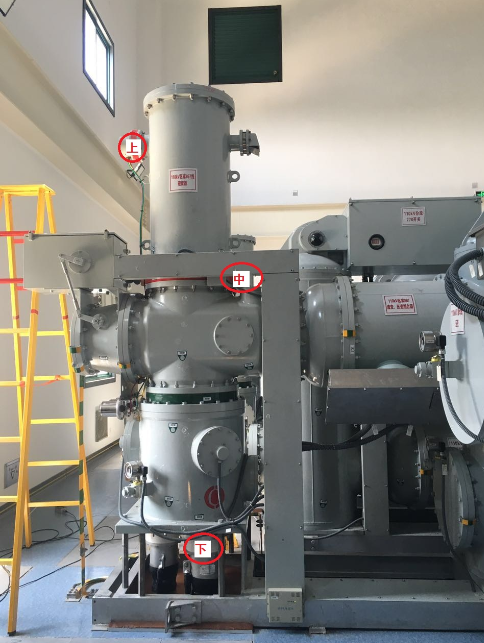

現場測點設置情況如圖1所示，上下為全環氧樹脂盆式絕緣子，中為金屬環帶澆注孔的盆式絕緣子。
測點示意圖
4.1.超聲波數據
超聲波數據圖譜
4.2.特高頻數據

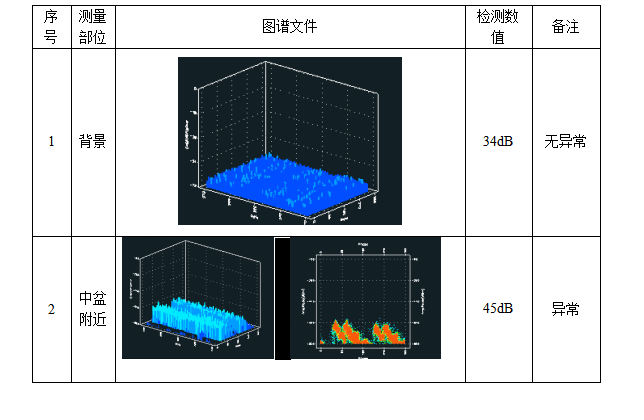

特高頻測試如表所示，867線上中下測點存在特高頻異常信號。

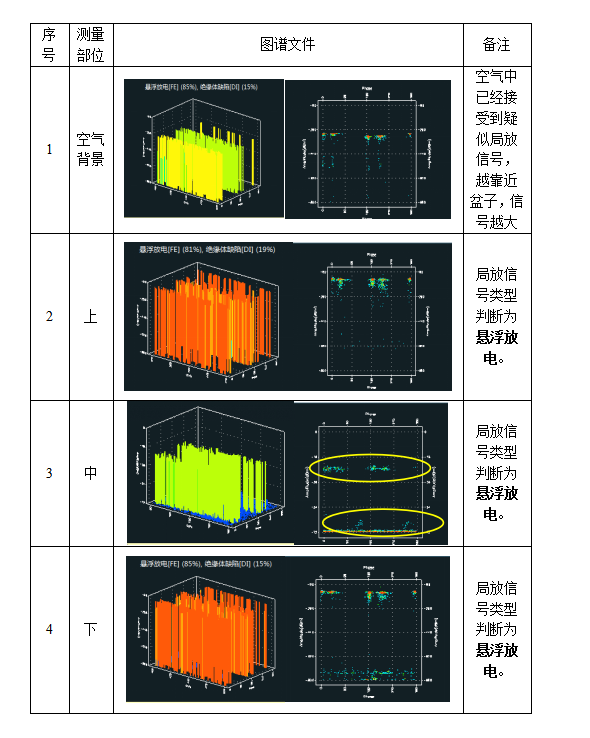

特高頻測試數據圖譜
4.3.EC4000PLUS+局放定位儀局放檢測及定位情況

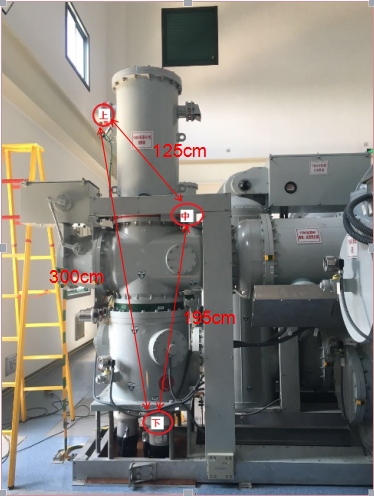

測試的上中下三個位置
用EC4000PLUS+局放定位儀分別對上中下三個位置進行測試及定位。測試結果如下：
上中2個位置的局放圖譜及定位圖
從中可以看出，中（避雷器下）的傳感器先收到信號，并且領先上方傳感器約1.8ns。 得知放電位置靠近中間傳感器附件。
上下2個位置的局放圖譜及定位圖
從圖中可以看出，上（避雷器上）的傳感器先收到信號，并且領先下傳感器約3.8ns。
可以得知放電源位置靠近中間傳感器位置。另外對中下兩個位置進行測試，中傳感器領先下傳感器約4.5ns。

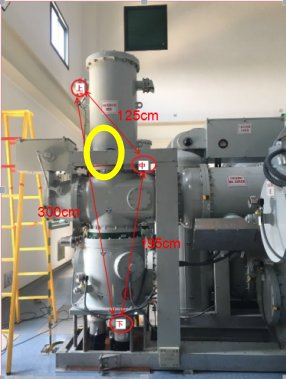

由此，通過特高頻信號及定位結果對比，可判定疑似局放信號來自避雷器下方盆子附近。放電源疑似位置見下圖。
放電源疑似位置圖 定位結果圖（上下兩個傳感器）
五、 輔助驗證情況（Keysight 20GS/S示波器驗證）

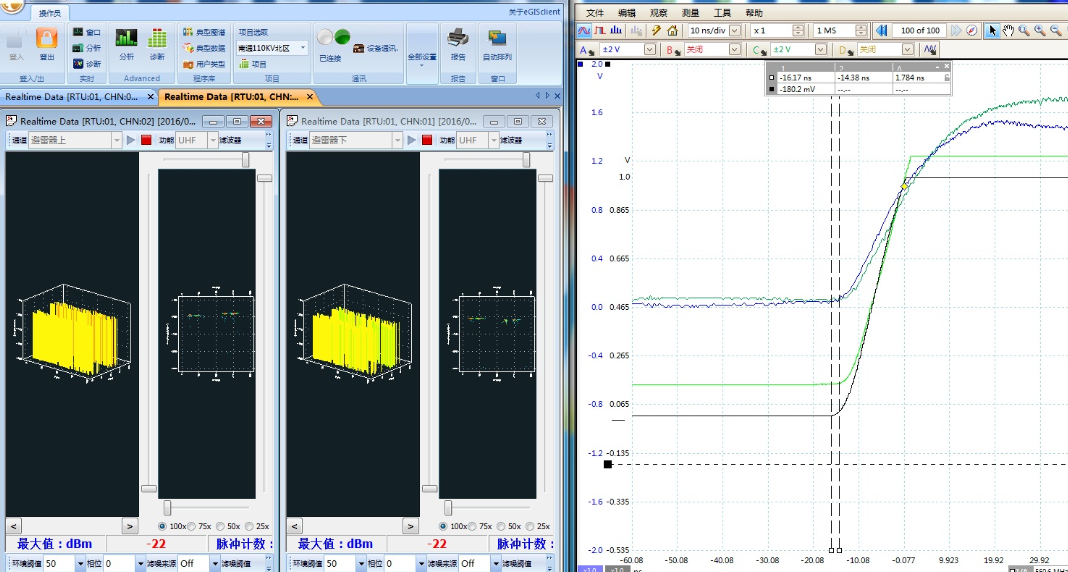

5.1 示波器定位驗證

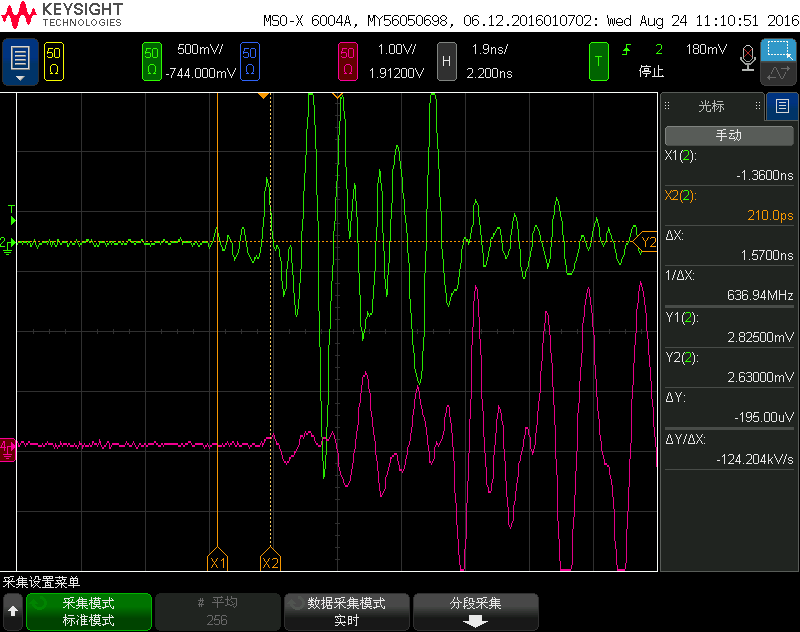

上中兩個位置時差驗證，時差約1.6ns

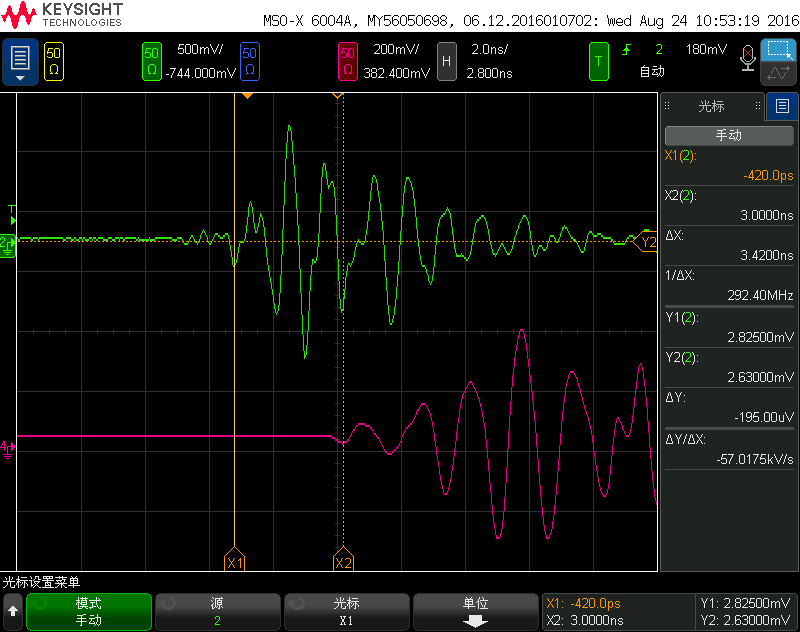

上下兩個位置時差驗證，時差約3.4ns
從示波器時差驗證結果可以看出，跟EC4000PLUS+局放定位儀測得的時差基本一致。
六、 結論及建議
根據上述檢測數據及譜圖特征，分析結論為：110kV 867線路避雷器氣室處存在特高頻異常信號，信號可能來源于避雷器下方紅盆子附近，為懸浮電位引起，建議盡快安排停電處理，在實施檢修前，應縮短檢測周期，加強監測。

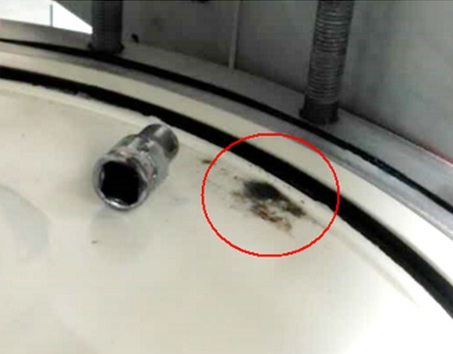

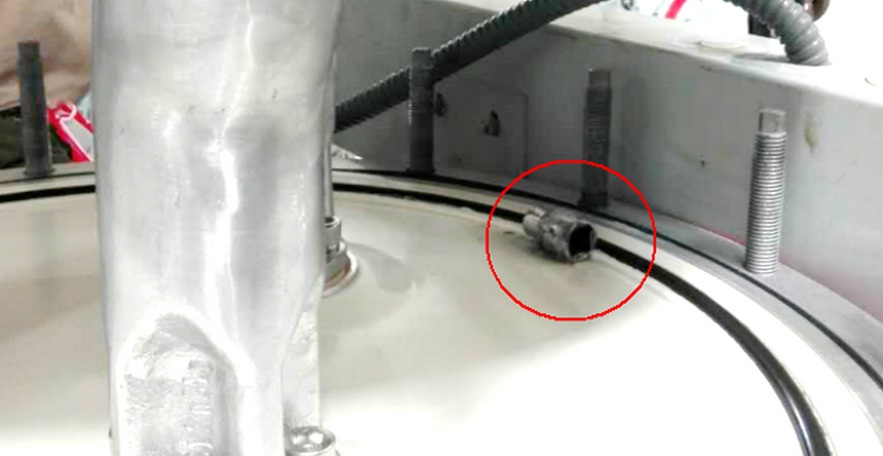

七、 解體驗證
